產品簡介

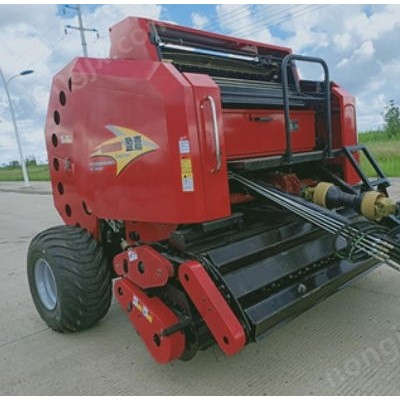

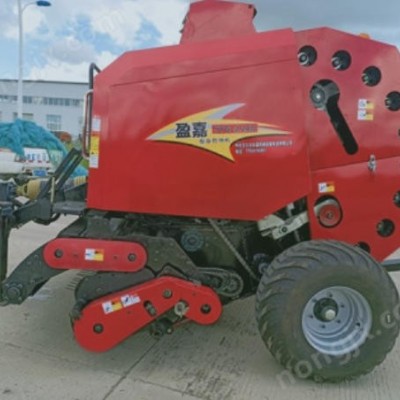

9YG-2.24D撿拾打捆機，是玖嘉公司針對農業地區禁止焚燒秸稈的國家政策開發研制的產品，9表示畜牧機械，Y表示圓形壓捆，G表示滾筒式，2.24撿拾器寬度，D表示在C型的基礎上改進型

詳細介紹

　　9YG-2.24 D撿拾打捆機，是玖嘉公司針對農業地區禁止焚燒秸稈的國家政策開發研制的產品， 9表示畜牧機械，Y表示圓形壓捆，G表示滾筒式，2.24撿拾器寬度， D表示在C型的基礎上改進型。本產品適用于農區、牧區秸稈、飼草的打捆。本機不適宜陡坡、水田、濕地、森林、石頭及塔頭較多的地帶使用。若超出使用范圍，將導致撿拾打捆機翻車、車輪塌陷、撿拾器嚴重損壞等事故。該機具結構合理、操作方便、可將麥田、旱地水稻桿、油麥桿、玉米秸稈、天然草場及人工草場等收貨后經摟集成條的莖稈，牧草卷制成圓捆。

主要技術規格及配套動力

　　呼倫貝爾打包機操作說明

　　1、撿拾打捆機與拖拉機各部位連接好后，啟動拖拉機，該產品要求拖拉機動力輸出軸額定轉速為720r/min。帶動機具空轉5-10分鐘。使后倉開啟、閉合2-3次，觀察電器控制盒是否有顯示；同時使電磁離合器器動作2-4次；撿拾器升降2-3次，檢查系統工作是否正常，有無漏油現象。觀察，聽各部運行情況正常后在工作。

　　2、待捆草條應均勻，不能太厚，而其寬度不得超過1.8 m，這樣可保證機具以正常速度作業和保持較高的生產率。

　　3、拖拉機按草條方向前行，打捆機開始撿拾牧草，拖拉機的速度根據草條的寬窄、厚度進行調整，壓縮室里壓力逐漸上升。通過掛鉤上的壓力傳感器，從駕駛室里的壓力表上可以看到，當草捆達到所需要的壓力（400-600P a），同時壓力報警器報警， 機車停止前進，按下捆網按鈕，拖拉機以中油門的速度即可，這時，布網棍將網頭送入草捆中間，網頭被旋轉的草抓住并且順利輸送，當捆網均勻地捆完一圈半后，切刀就會自動將捆網切短。

　　4、剪刀將網剪斷后，指示燈就會熄滅， 操縱液壓手柄，大油缸將后倉推起，草捆被旋轉的輥筒送出壓縮室，經過卸草器滾到地面。表箱開倉顯示紅燈亮時，表明后倉已開到大限度。

　　5、操作液壓手柄關閉后倉，表箱閉倉綠燈亮起，表明后倉已閉合，使壓力表歸零。一個工作過程到此結束。拖拉機再繼續前進，一個新的撿拾捆草作業又重復開始。

　　作業注意事項：

　　A、在撿拾打捆過程中，需要轉彎時，一定要轉大彎，決不能轉小彎，否則會將萬向節傳動軸扭彎變形或損壞。

　　B、因情況特殊，需要轉彎時又不能按規定轉大彎時，應暫時分離拖拉機的動力輸出軸，使打捆機的萬向節傳動軸停轉，機具轉彎后在結合拖拉機的動力輸出軸。

　　C、工作中要注意聆聽和觀察撿拾器的工作情況，當撿拾器遇到石頭、木棒、鐵絲、酒瓶、田埂、土堆、草墩等非需要物料時，會發出異常的響聲，這時，應停止工作，檢查異響的原因并急時進行清理。在機具過田埂（水渠）時，一定要減速，提起撿拾器高度，駕駛員應及時回頭觀察撿拾器的工作狀態是否正常，當有異?；蛴锌呐雎曧憰r，應立即停車。

　　D當遇到草條較窄時，撿拾器工作面不能鋪滿時，14個彈齒只有一半有麥草可撿，駕駛員應交替撿拾，即左撿10米，右撿10米。當草捆壓力將要達到（400-6400Pa）時，應使草條在撿拾器工作面的中間撿入，直到布網器開始工作為止。

　　E、當撿拾較干而又短莖桿時，會有很多碎沫從撿拾器與喂入器連接處的縫隙中以及后壓縮室護罩內漏到地面上，當遇到較短又濕的草沫時，可能會滯留在連接處的縫隙中與護罩板內，積少成多，應勤觀察連接處和敲打護罩板，如有滯留物應及時排除，否則會影響齒桿軸的使用壽命和使輥筒轉動摩擦力增大，過熱而引起火災。

　　F、若牧草（莖稈）太干易碎或多葉時，可增加前進速度或在保證足夠的拖拉機動力的前提下降低其動力輸出軸的轉速，使其減少破碎損失
