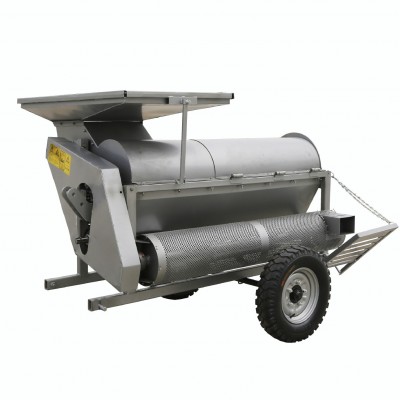

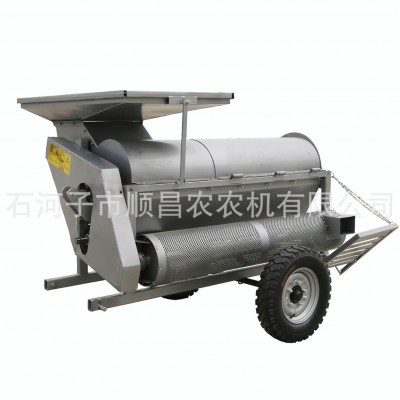

5TG系列南瓜取籽機是復式作業機具，能一次完成破碎、擠壓、分離、清選等多項作業。

本機具主要用于南瓜的收取、脫籽作業。

本機具動力輸入采用輪式拖拉機動力輸出軸方式，具有很強的動力靈活性，特別適宜于平原地帶的田間作業。本機使用簡單、操作方便、運行安全可靠、性能結構合理，是理想的取籽機具。

本機具的機架采用優質鋼材組焊而成，具有結構合理，結實耐用的特點；破碎、分離、清選裝置均使用專用模具沖壓、焊接而成，保證可靠的使用性能；該機具采取獨特的懸掛方式和螺旋筒，便于清除瓜蔓、雜草等植物，可節約時間、提高工效。

5TG系列取籽機作業性能符合Q/CHN-2010《取籽機》的規定，用于其它作業均與取籽機的預期用途相違背。

請嚴格遵守我廠規定的使用、保養和維修條件，以及預期用途的基本要求。

取籽機只能用于正常成熟籽瓜的收取。如果收取未成熟或腐爛的籽瓜，機具使用性能將達不到設計要求。

工作原理：

取籽機通過懸掛機構與小四輪拖拉機聯接，拖拉機的動力經過傳動軸傳遞到機具的攪輪軸，通過鏈輪和鏈條的作用下，將動力逐級、連續分配到分離軸、破碎軸、清選輪等軸系，機具隨之轉動起來。作業時：

a) 通過人工，將南爪送入機具進料斗；

b) 在破碎軸的作用下將其打碎；

c) 破碎的南瓜在破碎箱斜面作用下輸送到分離筒；

d) 在分離軸攪動作用下，瓜皮、部分瓜瓤排出分離筒，瓜籽及瓜水通過分離篩網等墜入攪輪箱；

e) 在攪輪軸的作用下，瓜籽及瓜瓤等喂入清選桶內；

f) 通過清選軸的轉動作用，瓜籽、瓜水和少量瓜瓤進一步分離、清選；

g) 瓜籽在清選軸擠壓下通過出籽口；

在以上連續過程作用下，完成瓜籽的收取、分離、清選作業。

技術參數：
